1차원, 2차원, 3차원 측정기 완벽 가이드 (장단점 분석)



안녕하십니까, 방위산업 및 제조업 품질 전문가 KS입니다.



저는 현장에서 가공, 용접, 표면처리 등 다양한 공정의 품질을 책임지며 얻은 경험과 지식을 바탕으로, 티스토리 블로그를 통해 신뢰도 높은 정보를 공유하고 있습니다.



제조업의 근간은 '정밀도'이며, 이 정밀도를 보증하는 것이 바로 '측정'입니다.



도면에 명시된 치수와 형상이 실제 제품에 얼마나 정확하게 구현되었는지를 파악하는 과정은 품질관리의 시작이자 끝이라 할 수 있습니다.



특히, 작은 오차도 허용되지 않는 방위산업 분야에서 정확한 측정의 중요성은 아무리 강조해도 지나치지 않습니다.



오늘은 제품의 특성과 요구 정밀도에 따라 사용되는 1차원, 2차원, 3차원 측정기의 종류를 알아보고, 각 계측기의 명확한 장단점을 비교 분석하여 현업에 실질적인 도움이 될 정보를 제공하고자 합니다.

---



1차원 측정기: 기본 중의 기본

1차원 측정은 두 점 사이의 거리, 즉 길이, 폭, 높이, 직경 등 단일 차원의 값을 측정하는 것을 의미합니다. 가장 보편적으로 사용되며, 모든 측정의 기초가 됩니다.

• 주요 계측기:
  • 버니어캘리퍼스: 가장 대표적인 1차원 측정기로, 내경, 외경, 깊이, 단차 등을 빠르고 간편하게 측정할 수 있습니다.
  • 마이크로미터: 버니어캘리퍼스보다 높은 정밀도를 요구하는 축(shaft)이나 얇은 판의 두께 측정에 주로 사용됩니다.
  • 하이트 게이지: 정반 위에 측정물을 올려놓고 높이를 측정하거나 선을 긋는 데 사용됩니다.

반응형

• 장점:
  • 뛰어난 휴대성과 간편함: 측정기의 크기가 작고 가벼워 현장에서 신속하게 사용할 수 있습니다.
  • 저렴한 도입 비용: 다른 차원의 측정기에 비해 가격이 매우 저렴하여 부담 없이 구비할 수 있습니다.
  • 직관적인 사용법: 약간의 교육만으로 누구나 쉽게 사용법을 익힐 수 있습니다.
• 단점:
  • 측정자 숙련도 의존: 측정자의 압력 조절, 눈금 읽기 능력에 따라 측정값의 편차가 발생할 수 있습니다. (측정자 오차 발생 가능)
  • 형상 측정 불가: 단순 길이 측정만 가능하며, 원이나 복잡한 형상에 대한 데이터를 얻을 수 없습니다.
  • 데이터 관리의 어려움: 측정값을 수기로 기록해야 하므로 데이터 누락이나 오류가 발생하기 쉽습니다.

---

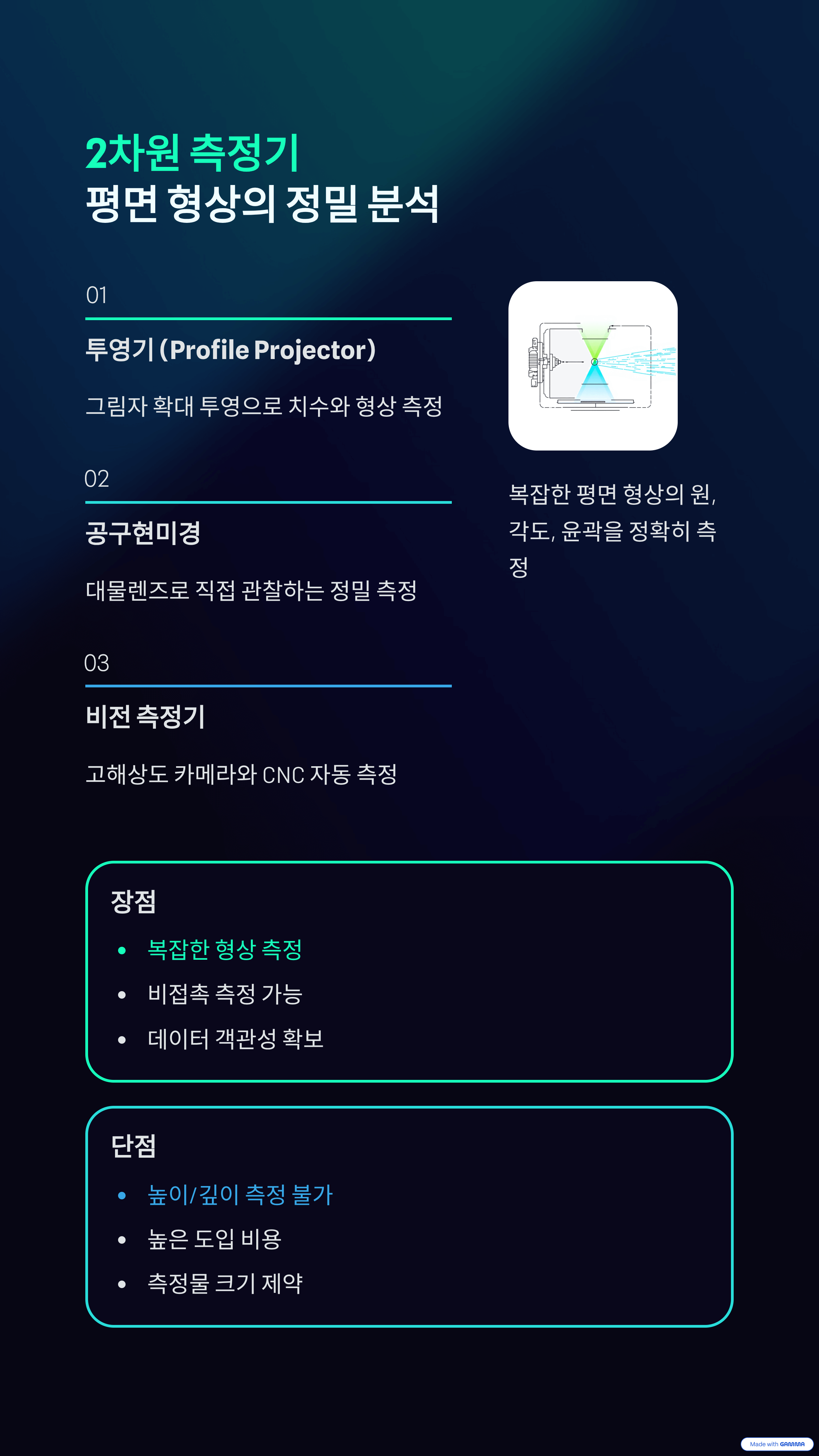

2차원 측정기: 평면 위의 형상을 읽다

2차원 측정은 X축과 Y축으로 이루어진 평면상에서 원, R(반경), 각도, 윤곽 등 형상 데이터를 측정하는 방식입니다. 1차원 측정기로는 검사가 어려운 복잡한 형상의 부품 측정에 활용됩니다.

• 주요 계측기:
  • 투영기 (Profile Projector): 측정물의 그림자를 스크린에 확대 투영하여 치수와 형상을 측정하는 광학식 측정기입니다.
  • 공구현미경 (Toolmaker's Microscope): 투영기와 유사하지만, 대물렌즈를 통해 직접 측정물을 관찰하며 더욱 정밀한 측정이 가능합니다.
  • 비전 측정기 (Vision Measuring Machine): 고해상도 카메라와 이미지 처리 기술을 이용하여 비접촉 방식으로 형상을 측정합니다. CNC 기능을 탑재하여 반복적인 자동 측정이 가능합니다.

• 장점:
  • 복잡한 형상 측정: 1차원 측정기로는 불가능한 윤곽이나 각도 등을 정확하게 측정할 수 있습니다.
  • 비접촉 측정 가능 (비전): 제품에 손상을 주지 않고 연질의 소재나 미세 부품도 측정이 가능합니다.
  • 데이터의 객관성 확보: 측정자 개인의 영향이 적어 비교적 일관된 측정값을 얻을 수 있습니다.
• 단점:
  • 높이/깊이 측정 불가: 평면(2D) 정보만 얻을 수 있어 입체적인 형상(3D)은 측정할 수 없습니다.
  • 높은 도입 비용: 1차원 측정기에 비해 장비의 가격이 비싸고 설치 공간이 필요합니다.
  • 측정물의 크기 제약: 장비의 스테이지(Stage) 크기보다 큰 제품은 측정하기 어렵습니다.

---

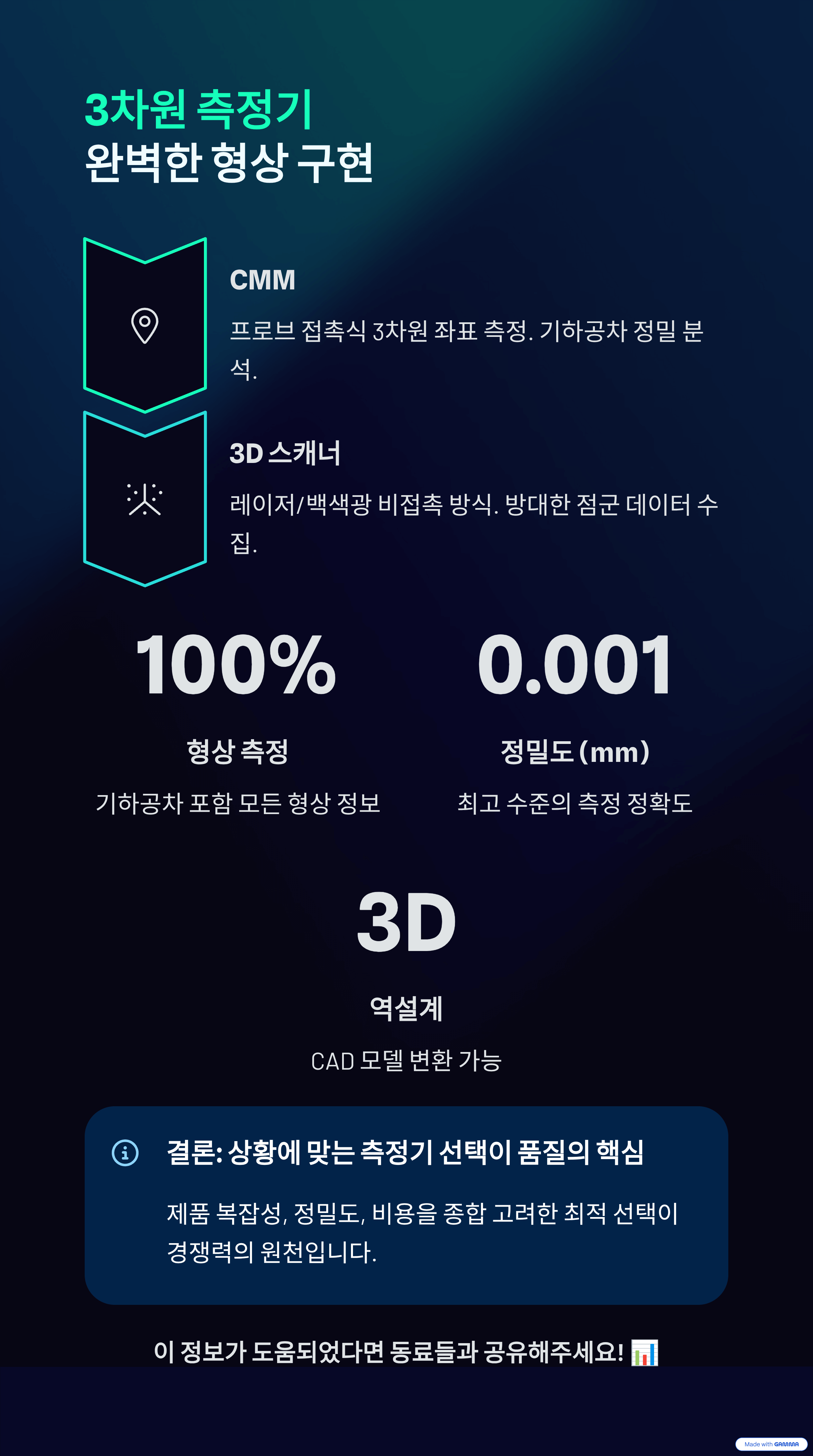

3차원 측정기: 모든 형상을 완벽하게 구현하다

3차원 측정은 X, Y, Z축의 공간 좌표를 이용하여 입체적인 형상을 측정하는 가장 진보된 방식입니다. 곡면, 평면도, 직각도, 동심도 등 기하 공차(GD&T)를 정밀하게 측정할 수 있어 항공우주, 자동차, 방산 등 고도의 정밀도를 요구하는 산업의 핵심 장비입니다.

• 주요 계측기:
  • 3차원 측정기 (CMM: Coordinate Measuring Machine): 프로브(Probe)가 측정물에 직접 접촉하여 각 점의 3차원 좌표값을 측정하고, 이를 조합하여 형상을 분석합니다.
  • 3D 스캐너: 레이저나 백색광을 제품에 투사하여 방대한 양의 점 데이터(Point Cloud)를 얻어 3차원 형상을 구현하는 비접촉식 측정기입니다.

• 장점:
  • 완벽한 형상 측정: 기하 공차를 포함한 거의 모든 형상 정보를 측정할 수 있습니다. AWS D1.1과 같은 용접 규격에서 요구하는 복잡한 용접부의 형상이나 변형량을 정확히 검사하는 데 필수적입니다.
  • 높은 정밀도와 신뢰성: 측정자 오차를 최소화하여 가장 객관적이고 신뢰도 높은 데이터를 제공합니다.
  • 역설계(Reverse Engineering) 가능: 3D 스캐너의 경우, 측정 데이터를 CAD 모델로 변환하여 역설계에 활용할 수 있습니다.
• 단점:
  • 최고 수준의 도입 비용: 장비 가격이 매우 고가이며, 항온항습실 등 설치 환경에 많은 투자가 필요합니다.
  • 전문 인력 필요: 장비를 운용하고 측정 결과를 해석하기 위해 높은 수준의 전문 지식이 요구됩니다.
  • 느린 측정 속도 (접촉식 CMM): 복잡한 형상의 모든 지점을 측정하는 데 상대적으로 많은 시간이 소요될 수 있습니다.

---

결론: 올바른 측정기 선택이 품질의 핵심

지금까지 1차원, 2차원, 3차원 측정기의 종류와 장단점을 알아보았습니다. 어떤 측정기가 절대적으로 우수하다고 말할 수는 없습니다.



제품의 복잡성, 요구되는 정밀도, 생산 수량, 그리고 비용 등 다양한 요소를 종합적으로 고려하여 최적의 측정 방식을 선택하는 것이 제조업 품질관리의 핵심입니다.



단순한 길이 측정에는 버니어캘리퍼스를, 복잡한 평면 형상에는 비전 측정기를, 그리고 정밀한 기하 공차 관리가 필요한 부품에는 3차원 측정기를 활용하는 것처럼, 상황에 맞는 '측정의 무기'를 선택하는 지혜가 곧 기업의 경쟁력으로 이어질 것입니다.
